ESP funcionamiento y sus SENSORES

Funcionamiento El sistema consta de una unidad de control electrónico, un grupo hidráulico y un conjunto de sensores: sensor de ángulo de dirección: está ubicado en la dirección y proporciona información constante sobre el movimiento del volante, es decir, la dirección deseada por el conductor. sensor de velocidad de giro de rueda: son los mismos del ABS e informan sobre el comportamiento de las mismas (si están bloqueadas, si patinan ...) sensor de ángulo de giro y aceleración transversal: proporciona información sobre desplazamientos del vehículo alrededor de su eje vertical y desplazamientos y fuerzas laterales, es decir, cual es el comportamiento real del vehículo y si está comenzando a derrapar y desviándose de la trayectoria deseada por el conductor. El ESP® está siempre activo. Un microordenador controla las señales provenientes de los sensores del ESP® y las chequea 25 veces por segundo para comprobar que la dirección que desea el conductor a través del volante se corresponde con la dirección real en la que se está moviendo el vehículo. Si el vehículo se mueve en una dirección diferente, el ESP® detecta la situación crítica y reacciona inmediatamente, independientemente del conductor. Utiliza el sistema de frenos del vehículo para estabilizarlo. Con estas intervenciones selectivas de los frenos, el ESP® genera la fuerza contraria deseada para que el vehículo pueda reaccionar según las maniobras del conductor. El ESP® no sólo inicia la intervención de los frenos, también puede reducir el par del motor para reducir la velocidad del vehículo. De esta manera el coche se mantiene seguro y estable, dentro siempre de los límites de la física. El control de estabilidad puede tener multitud de funciones adicionales: Hill Hold Control o control de ascenso de pendientes: es un sistema que evita que el vehículo retroceda al reanudar la marcha en una pendiente. "BSW", secado de los discos de frenos. "Overboost", compensación de la presión cuando el líquido de frenos está sobrecalentado. "Trailer Sway Mitigation", mejora la estabilidad cuando se lleva un remolque, evitando el efecto "tijera". Load Adaptive Control (LAC), que permite conocer la posición y el volumen de la carga en un vehículo industrial ligero. Con esta función se evita un posible vuelco por la pérdida de la estabilidad. También se le denomina Adaptive ESP para la gama de vehículos de Mercedes. Está de serie en la Mercedes-Benz Vito y Sprinter y en la Volkswagen Crafter.

Senso EGR

El sensor de temperatura EGR se encuentra en el paso EGR y mide la temperatura de los gases de escape. El sensor de temperatura EGR está conectado a la terminal THG en el ECM. Cuando la válvula EGR se abre, la temperatura aumenta. Desde el aumento de la temperatura, la ECM sabe la válvula EGR está abierta y que los gases de escape están fluyendo. A pesar de los diferentes sensores de temperatura miden cosas distintas, todas operan de la misma manera. De la señal de voltaje del sensor de temperatura, la PCM sabe la temperatura. A medida que la temperatura del sensor se calienta, la señal de tensión disminuye. La disminución de la tensión es causada por la disminución de la resistencia. El cambio en la resistencia hace que la señal de tensión caiga. El sensor de temperatura se conecta en serie a una resistencia de valor fijo. El ECM suministra 5 voltios para el circuito y mide la variación de voltaje entre la resistencia de valor fijo y el sensor de temperatura. Cuando el sensor está frío, la resistencia del sensor es alta, y la señal de tensión es alta. A medida que el sensor se calienta, la resistencia disminuye y disminuye la tensión de la señal. De la señal de tensión, el ECM puede determinar la temperatura del refrigerante, el aire de admisión, o de los gases de escape. El cable a tierra de los sensores de temperatura está siempre a la ECU generalmente en la terminal E2. Estos sensores se clasifican como termistores.

Valvula EGR

Estas valvulas fueron diseñadas, para traer gases del multiple de escape hacia el (multiple) manifold de admision, con la finalidad de diluir la mezcla de aire/combustible que se entrega a la camara de combustion.consiguiendo de esta manera mantener los compuestos de NOx (Nitrogen Oxide) dentro de los limites respirables. El nitrogeno, que constituye el 78% del aire atmosferico, se mezcla con oxigeno, a temperaturas superiores a 1400gradosC. Durante este proceso de combustion, la temperatura en el cilindro subira por encima de 1900gradosC.creando la condicion ideal para la formacion de NOx. Para reducir la formacion de NOx, es necesario reducir la temperatura de combustion; de alli la conveniencia en el uso de una valvula EGR. [EGR valv] Las temperaturas de combustion de gran intensidad, y corta duracion crean NOx. Mezclando gas inerte [gases de escape], con la mezcla de aire/combustible, se descubrio que disminuia la velocidad de combustion, se reducian las temperaturas elevadas, y los compuestos de NOx se mantienen dentro de los limites respirables. Los vehiculos modernos vienen equipados con catalizadores de oxidacion/reduccion (convertidor catalytico), sistema de carburacion retroalimentado ( feed back), inyeccion de combustible; que mantienen los compuestos de NOx dentro de lo aceptable. Pero aun con estos sistemas , se necesita el sistema EGR para reducir las emisiones excesivas

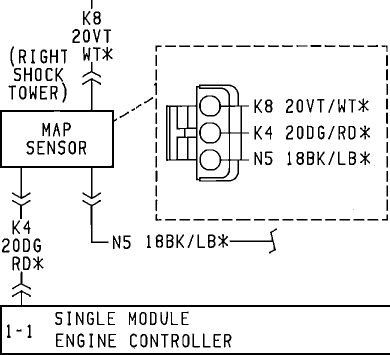

Esquema del sensor MAP

Sensor Map por variación de tensión El sensor MAP es un sensor que mide la presión absoluta en el colector de admisión. MAP es abreviatura de Manifold Absolute Presion. Este sensor tiene su principio de funcionamiento como la válvula EGR, a la cual describimos en esta misma sección en el apartado de alimentación. El vacío generado por la admisión de los cilindros hace actuar una resistencia varible (ver esquema) que a su vez manda información a la unidad de mando del motor, de la carga que lleva el motor. La señal que recibe la unidad de mando del sensor de presión absoluta junto con la que recibe del sensor de posición del cigüeñal ( régimen del motor) le permite elaborar la señal que mandará a los inyectores. El sensor Map consta de una resistencia variable y de tres conexiones, una de entrada de corriente que alimenta al sensor y cuya tensión suele ser de +5.0 V, una conexión de masa que generalmente comparte con otros sensores, cuya tensión suele oscilar ente 0 V y 0.08 V y una conexión de salida que es la que manda el valor a la unidad de mando y cuyo voltaje oscila entre 0.7 y 2.7 V.

Sensor de Oxigeno (funcionamiento)

Bueno pues este sensor se encuentra antes del convertidor catalitico y su función es detectar la salida de Oxigeno de las camaras de combustión, esto lo procesa la ECM y lo utiliza para ajustar la mezcla de Aire combustible y crear una mezcla perfecta sin residuos de mezcla cruda y que termine totalmente quemada y aumentar el rendimiento del combustible, disminuyendo el consumo y mejorando potencia y rendimiento en el automovil, en la practica de "sensor de Oxigeno con el soplete le acercamos la llama con la intención de que en la combustion del gas se pierde el oxigeno y el sensor haga sus funciones correctamente.
